从PCB设计到成品交付的一站式电子制造解决方案

随着电子产品不断向高集成度、小型化和智能化发展，客户对产品研发周期、制造质量、供应链稳定性以及交付效率提出了更高要求。

相比将PCB制造、元器件采购、PCBA组装、测试和整机装配分别交给不同供应商，一站式电子制造服务能够有效减少多供应商之间的沟通成本，降低项目衔接风险，并帮助产品更快进入样品验证及批量生产阶段。

旭森智造提供从PCB设计、PCB制造、BOM元器件采购、SMT贴片、DIP插件、PCBA测试到整机组装的一站式制造服务，为研发项目、小批量试产及批量生产提供完整的制造支持。

1. 在线报价：快速评估PCBA制造成本

在PCBA项目启动阶段，准确评估制造成本和物料成本非常重要。

客户提交 Gerber文件和BOM清单 后，可对PCB制造、元器件采购、SMT贴片、DIP插件、测试及相关制造环节进行综合评估，从而更快速地了解项目整体制造成本。

对于BOM中的关键元器件，还需要综合考虑：

· 元器件型号与封装

· 市场库存情况

· 采购周期

· MOQ要求

· 生命周期及停产风险

· 可替代料方案

通过前期对制造成本和供应链风险进行分析，可以减少项目进入生产后因缺料、替代料或交期变化带来的额外风险。

2. PCB设计：从产品需求到可制造设计

一个稳定可靠的电子产品，不仅取决于元器件性能，也与PCB设计质量密切相关。

旭森智造可根据客户提供的产品需求、原理图、已有设计文件或参考样机，提供PCB设计及工程支持，并在设计阶段结合实际制造能力进行DFM可制造性分析。

PCB设计主要流程

Step 1：需求分析

在项目开始前，需要明确产品的：

· 功能需求

· 输入输出接口

· 电气性能

· 工作环境

· PCB尺寸

· 结构限制

· 成本目标

对于复杂产品，还需要同步考虑硬件、软件、结构和后续测试需求。

Step 2：原理图设计

根据产品功能需求建立完整的电路架构，并对电源、电路接口、芯片外围电路以及关键功能模块进行设计。

Step 3：PCB Layout

完成原理图后进入PCB布局布线阶段。

针对高速、高频或高功率产品，需要重点考虑：

层叠结构、阻抗控制、电源完整性、信号完整性、EMC、散热以及关键器件布局。

合理的PCB Layout不仅影响产品性能，也直接影响后续PCB制造和PCBA组装的稳定性。

Step 4：样板制造

完成设计后生成Gerber、BOM、坐标文件等生产资料，进入PCB制造及PCBA样品阶段。

Step 5：测试与验证

样品完成后，可根据产品需求进行上电测试、ICT测试、FCT功能测试及其他验证，确认产品功能和电气性能是否符合设计要求。

Step 6：设计优化与量产导入

样品验证完成后，根据测试结果进一步优化设计，并为后续小批量试产和批量生产做好准备。

3. 元器件采购：降低BOM供应链风险

PCBA制造不仅是贴装和焊接，元器件供应链同样会直接影响产品质量和交期。

旭森智造通过独立的BOM采购及供应链管理，对元器件的型号、品牌、封装、库存、交期和替代方案进行确认。

对于长交期、缺货或停产风险较高的元器件，可结合产品设计要求寻找合适的替代方案，并在替换前进行参数、封装及兼容性确认。

通过前期BOM分析，可以尽可能降低：

· 元器件缺货

· 长交期

· 停产料

· 错料

· 物料版本不一致

· 替代料兼容性

等供应链风险。

4. SMT贴片与DIP插件：PCBA制造核心环节

SMT贴片

SMT是现代PCBA制造中的核心工艺。

从锡膏印刷开始，到元器件贴装、回流焊接以及AOI检测，每一个环节都会影响最终焊接质量。

在SMT制造过程中，需要重点控制：

锡膏印刷质量、贴装精度、元器件极性、回流温度曲线以及焊点质量。

对于BGA、QFN、细间距器件以及高密度PCB，工艺控制要求更高，需要结合PCB结构、元器件封装及焊接特性制定合理的生产参数。

DIP插件

对于连接器、大功率器件、变压器、电解电容以及部分需要更高机械强度的插件器件，通常需要采用DIP/THT工艺。

根据产品结构和生产要求，可采用：

· DIP插件

· 波峰焊

· 选择性焊接

· 手工焊接

等工艺完成组装。

SMT与DIP工艺相结合，可以满足工业控制、汽车电子、通信设备、IoT设备及其他复杂电子产品的制造需求。

5. PCBA测试：不仅要“焊好”，更要确认功能可靠

PCBA完成焊接并不意味着产品已经具备交付条件。

真正可靠的PCBA制造，需要通过不同测试手段发现生产过程中可能存在的焊接、电气和功能问题。

根据不同产品及项目需求，旭森智造可结合：

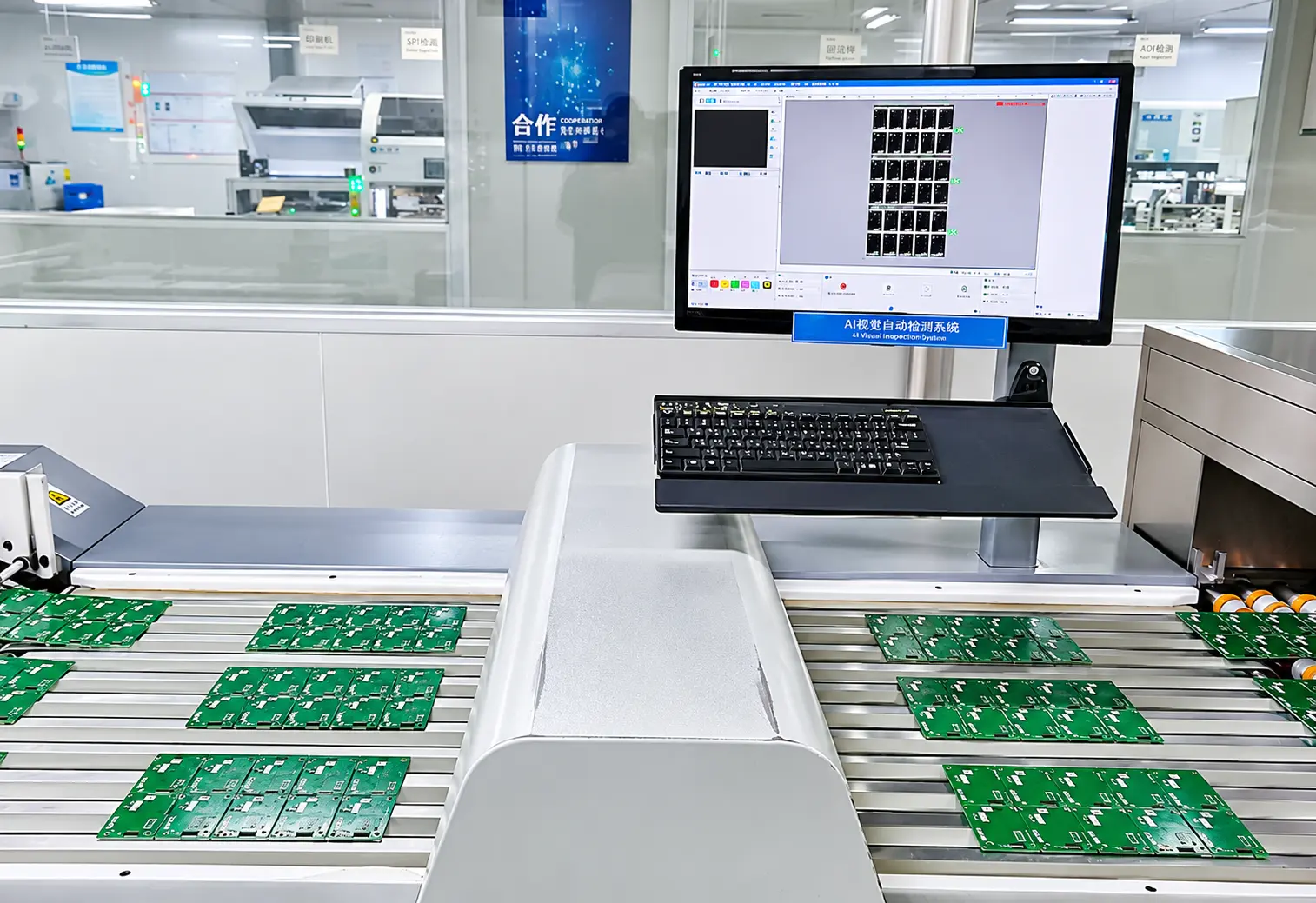

· AOI 自动光学检测

· SPI 锡膏检测

· X-Ray检测

· Flying Probe 飞针测试

· ICT 在线测试

· FCT 功能测试

· 老化测试

等方式进行质量验证。

不同测试解决的问题并不相同。

例如AOI主要检查可视焊点和贴装状态，而BGA等底部焊点通常需要通过X-Ray进一步确认；ICT更关注电路连接及元器件电气状态，而FCT则用于验证PCBA在实际工作条件下的功能表现。

因此，测试方案应根据产品结构、应用场景和风险等级制定，而不是简单增加测试项目。

6. Box Build整机组装：从PCBA到完整产品

对于需要进一步完成成品交付的项目，旭森智造可将PCBA制造继续延伸至整机装配。

服务范围可包括：

· PCB与PCBA制造

· 线束及连接器组装

· 塑胶件及金属结构件装配

· 模组装配

· 软件烧录

· 标签及序列号管理

· 功能测试

· 老化测试

· 成品包装

通过将PCBA、结构件、线束及测试集中到同一个制造流程，可以减少不同供应商之间反复运输、交接和质量责任划分的问题。

最终客户可以获得的不只是单块PCBA，而是经过组装和测试的完整电子产品。

7. OEM与ODM：从制造到产品实现

不同客户所处的产品阶段并不相同。

对于已经完成产品设计并具备完整生产资料的项目，旭森智造可通过 OEM制造服务，根据Gerber、BOM、坐标文件、测试要求及装配文件完成产品生产。

对于仍处于概念、研发或产品定义阶段的项目，则可以通过 ODM及工程协同服务，参与：

· 产品需求分析

· 硬件设计

· PCB设计

· 元器件选型

· 样品制造

· 测试验证

· 结构及整机装配

· 小批量试产

· 批量生产导入

帮助客户将产品从设计阶段逐步推进到可稳定生产的状态。

8. 选择旭森智造，让电子制造更简单

一个完整的PCBA项目，涉及的不只是PCB和SMT。

从设计、物料、生产工艺，到测试、质量控制和整机组装，每一个环节都会影响最终产品的成本、交期和可靠性。

旭森智造以一站式PCB与PCBA制造能力，将设计、供应链、制造、测试和成品组装整合到同一个项目管理体系中。

无论是研发样品、小批量试产，还是稳定的批量制造，我们都希望通过更加高效的工程协同和制造管理，帮助客户：

减少供应链环节、降低制造风险、提高产品质量，并缩短产品从研发到市场的周期。

准备开始您的PCB & PCBA项目？

从原型样品到批量生产，从PCB制造到PCBA组装及整机交付，旭森智造为您的电子产品提供完整的一站式制造支持。

立即提交Gerber与BOM，获取项目评估与报价。
