PCB阻焊层全面解析：材料、工艺、厚度与质量控制
在PCB制造过程中，阻焊层（Solder Mask）看起来只是一层覆盖在线路板表面的绿色或其他颜色涂层，但实际上，它直接关系到PCB的焊接可靠性、线路保护、绝缘性能以及后续PCBA组装质量。
对于高密度PCB、BGA、HDI、多层板以及汽车电子、工业控制、AI计算等高可靠性产品来说，阻焊层并不是简单的“表面上色”，其材料、厚度、曝光精度以及开窗尺寸都会直接影响最终产品质量。
一、PCB阻焊层是什么？
阻焊层通常由环氧树脂、丙烯酸树脂、光敏树脂以及其他功能性材料组成。
目前PCB制造中较常见的是液态感光阻焊油墨，即 LPI（Liquid Photo Imageable Solder Mask）。
阻焊油墨经过涂覆、预烘、曝光、显影以及最终固化后，在PCB表面形成稳定的保护层。
它需要同时具备：
· 良好的附着力
· 耐高温性能
· 电气绝缘性能
· 耐化学腐蚀能力
· 良好的曝光解析能力
· 稳定的机械性能
因此，阻焊层的质量并不能只通过颜色是否均匀来判断，更重要的是它是否满足后续焊接及长期可靠性要求。
二、阻焊层最重要的作用是什么？
1. 防止焊锡桥连
这是阻焊层最核心的功能之一。
在回流焊或波峰焊过程中，焊锡受热熔化后具有较强的流动性。如果相邻焊盘之间没有阻焊层隔离，焊料就可能在两个焊盘之间形成连接，产生：
Solder Bridge——焊锡桥连。
对于BGA、QFN、细间距IC及高密度PCB而言，相邻焊盘间距很小，阻焊开窗精度尤其重要。
合理的阻焊设计能够限制焊料流动区域，使焊锡集中在设计规定的焊盘位置，从而降低短路风险。
2. 保护铜线路
PCB铜线路长期暴露在空气中容易受到：
· 水分
· 氧气
· 盐雾
· 化学污染物
影响，从而产生氧化或腐蚀。
阻焊层覆盖在线路表面，相当于为铜线路增加了一层长期保护屏障。
3. 提高线路之间的电气隔离能力
在高密度PCB中，线路间距不断缩小。
稳定、完整的阻焊层能够帮助降低表面漏电及污染造成的绝缘风险。
但需要注意：
阻焊层可以提供电气绝缘保护，但不能代替PCB本身的绝缘介质设计。
涉及高压、爬电距离和电气间隙时，仍然必须从PCB结构和安全规范本身进行设计。
三、PCB阻焊层是如何制造出来的？
典型液态感光阻焊工艺通常包括：
前处理 → 阻焊油墨涂覆 → 预烘 → 曝光 → 显影 → 检查 → 最终固化
其中任何一个环节控制异常，都可能影响最终阻焊质量。

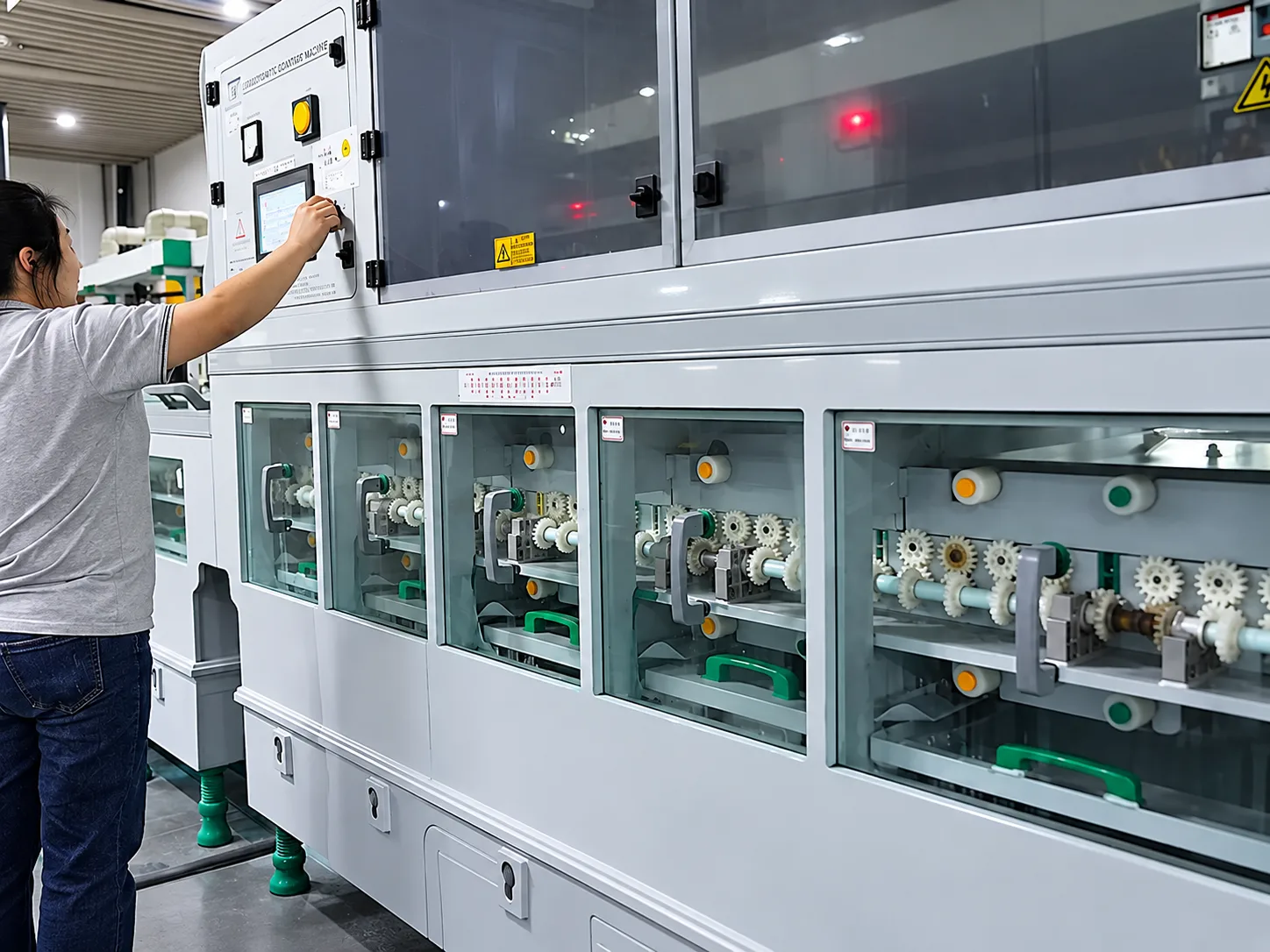

1. PCB表面前处理
阻焊油墨涂覆之前，首先需要对PCB铜面进行清洁和粗化处理。
如果铜面存在：
· 油污
· 氧化
· 灰尘
· 水分
· 化学残留物
就可能导致阻焊油墨附着力下降。
后续经过回流焊、高温老化或长期使用后，就容易产生阻焊起泡、脱落等问题。
因此，阻焊可靠性实际上从前处理阶段就已经开始。
2. 阻焊油墨涂覆
阻焊油墨需要均匀覆盖PCB表面。
常见方式包括：
丝网印刷
工艺成熟、成本相对较低，适用于大量常规PCB产品。
Curtain Coating（帘涂）
适合批量生产，可以获得相对稳定、均匀的涂层。
Spray Coating（喷涂）
对于复杂结构、局部高度差以及特殊PCB具有一定优势。
不同PCB结构，需要根据线路密度、板厚、孔径以及产品要求选择合适工艺。
四、曝光和显影为什么非常关键？
阻焊油墨涂覆之后，并不是整块PCB全部保留阻焊。
焊盘、部分测试点以及客户要求暴露的区域需要形成精确开窗。
因此需要通过曝光和显影形成阻焊图形。
目前主要包括：
· 菲林曝光
· 半自动曝光
· 自动曝光
· LDI激光直接成像
对于普通线路板，传统曝光工艺能够满足大部分要求。
但对于：
· HDI PCB
· Fine Pitch元器件
· BGA
· 高密度线路
· 微小阻焊桥
通常需要更高的对位精度。
如果曝光位置发生偏移，就可能出现：
阻焊盖焊盘、开窗偏位、阻焊桥宽度不足等问题。
这不仅影响PCB本身，还会直接影响后续SMT焊接良率。
五、焊盘与阻焊开窗之间为什么必须留出合理距离？
阻焊开窗不能简单地与焊盘尺寸完全一致。
因为PCB加工本身存在曝光、对位以及材料尺寸变化公差。
因此，在DFM阶段通常需要根据PCB工艺能力，为焊盘设置合理的Solder Mask Expansion。
例如在高密度PCB中，如果开窗补偿过小：
可能出现阻焊覆盖焊盘。
如果补偿过大：
又可能使相邻焊盘之间失去阻焊桥保护。
所以阻焊开窗的设计，本质上是在：
焊盘可焊性与阻焊隔离能力之间寻找平衡。
这也是为什么BGA、QFN以及细间距元件的阻焊设计需要重点进行DFM检查。
六、过孔为什么会出现阻焊残留？
在PCB制造中，客户有时会发现小孔内部存在少量阻焊油墨。
这并不一定意味着PCB制造异常。
通常与以下几个因素有关。
1. 孔径过小
当过孔尺寸越来越小时，阻焊油墨受到表面张力影响，很容易进入孔内。
特别是非常小的Via，如果没有明确采用开窗或特殊处理工艺，就可能出现部分阻焊残留。
2. 阻焊油墨涂覆量过大
如果局部油墨厚度过大，孔口附近容易产生积墨。
后续显影及清洗时，如果无法完全清除，就可能在孔壁形成残留。
3. 曝光与显影参数不匹配
曝光能量、显影速度、水压以及喷淋角度都会影响阻焊去除效果。
特别对于小孔和密集孔区域，工艺窗口通常更加敏感。
因此，如果PCB设计中某些Via具有明确的电气、测试或焊接功能，应在Gerber及制造说明中清楚标识：
Tented Via、Open Via、Plugged Via 或 Filled Via。
避免仅依靠默认工艺处理。
七、阻焊层是不是越厚越好？
不是。
阻焊层厚度需要控制在合理的工艺范围内。
如果阻焊过薄，可能导致：
· 铜面保护不足
· 局部露铜
· 耐磨性下降
· 绝缘能力降低
· 后期出现裂纹
如果阻焊过厚，则可能导致：
· 焊盘边缘积墨
· 小孔堵塞
· 阻焊开窗尺寸变化
· 精细间距区域加工困难
· 后续元器件贴装受到影响
尤其对于高密度PCB，不能只追求阻焊“厚”，而要追求：
均匀、完整、稳定并满足设计要求。
八、为什么同一块PCB的绿色看起来会有深浅差异？
PCB阻焊颜色受到很多因素影响，例如：
· 油墨品牌及型号
· 阻焊厚度
· 铜面分布
· 铜箔反射
· 固化温度
· 表面处理
· PCB基材
因此，即使使用相同颜色的阻焊油墨，在不同铜面区域也可能出现轻微视觉差异。
这类颜色差异并不能直接代表PCB质量异常。
判断阻焊质量，更应该关注：
附着力、覆盖完整性、开窗精度、阻焊桥以及实际可靠性。
九、哑光和亮光阻焊应该怎么选？
绿色阻焊通常可以选择：
Matte——哑光
Semi-Matte——半哑光
Glossy——亮光
哑光表面反射较低，在工业控制、设备类产品中比较常见。
亮光阻焊视觉效果更加明显，在部分消费类电子产品中使用较多。
但无论选择哪一种表面效果，都不应该仅从外观出发。
还需要综合考虑：
· AOI检测
· 丝印效果
· 后续三防漆
· 产品外观
· 使用环境
对于工业、汽车电子以及高可靠性PCBA，工艺稳定性通常比纯粹的视觉效果更加重要。
十、阻焊层常见质量问题
在PCB生产过程中，比较常见的阻焊异常包括：
阻焊偏位
可能导致焊盘被覆盖，影响元件焊接。
阻焊桥断裂
细间距元件之间阻焊桥不足，可能增加焊锡桥连风险。
阻焊起泡
通常需要检查PCB前处理、油墨附着力以及固化参数。
阻焊脱落
可能与铜面处理、材料匹配及固化条件有关。
针孔
局部阻焊层存在微小孔洞，使铜面保护能力下降。
孔内残墨
通常与孔径、油墨厚度和显影工艺有关。
焊盘沾油
会直接影响焊盘可焊性，是需要重点控制的问题。
十一、旭森智造如何控制PCB阻焊质量？
真正稳定的阻焊工艺，并不是最后通过外观检查把问题挑出来，而是需要从前端设计到制造过程建立完整控制。
在旭森智造的PCB及PCBA制造过程中，我们更关注阻焊对后续组装可靠性的实际影响。
针对高密度及高可靠性项目，会重点关注：
· 阻焊开窗设计是否合理
· Fine Pitch区域阻焊桥是否满足制造能力
· BGA焊盘区域是否存在阻焊偏位风险
· Via处理方式是否与设计要求一致
· 阻焊是否存在起泡、脱落、针孔及露铜
· 焊盘是否受到阻焊污染
· PCB阻焊设计是否影响后续SMT焊接
因为PCB阻焊质量并不是独立存在的。
一个很小的阻焊开窗偏差，在裸板阶段可能并不明显，但进入SMT之后，就可能进一步演变成：
少锡、偏焊、桥连、虚焊甚至BGA焊接可靠性问题。
所以对于旭森智造而言，PCB制造和PCBA组装不是两个完全独立的环节。
我们更关注的是：
从PCB可制造性开始，提前控制最终PCBA的焊接与可靠性风险。
结语
阻焊层看起来只是PCB表面几十微米级的一层材料，但它连接着PCB制造与PCBA焊接两个关键环节。
从油墨材料、表面前处理、涂覆厚度，到曝光、显影、阻焊开窗以及最终固化，每一个参数都会影响最终产品的焊接质量和长期可靠性。
对于普通PCB，这些细节可能并不明显。
但当产品进入 HDI、BGA、Fine Pitch、高密度多层板、汽车电子、AI计算、工业控制以及高可靠性设备 后，阻焊工艺能力就会直接成为PCB制造水平的一部分。
旭森智造不仅关注PCB能不能制造出来，更关注它进入SMT以后能不能稳定焊接，以及最终产品能不能长期可靠运行。
从PCB制造、SMT/DIP组装到测试与整机交付，旭森智造通过完整制造流程，为客户降低从设计到量产过程中的制造风险。
