在PCBA制造过程中，SMT并不是简单地“把元器件贴到PCB上”。

从锡膏印刷、SPI检测、元器件贴装，到回流焊接、AOI检测，每一道工序都会直接影响最终产品的焊接可靠性和长期稳定性。

尤其对于AI计算、工业控制、汽车电子、IoT、通信及高密度电子产品而言，元器件尺寸越来越小、封装密度越来越高，对SMT生产线的精度、稳定性以及过程控制能力提出了更高要求。

旭森智造通过自动化SMT设备、在线检测系统以及MES生产数据管理，对PCBA制造过程中的关键工序进行持续监控，让质量控制从“成品检测”提前到“生产过程控制”。

01 自动锡膏印刷：焊接质量从第一道工序开始

SMT生产的第一步，是将锡膏准确印刷到PCB焊盘上。

很多后续出现的少锡、连锡、虚焊、立碑等问题，本质上都可能与锡膏印刷状态有关。

因此，印刷阶段需要重点控制：

· 钢网与PCB对位精度

· 刮刀压力与运行速度

· 锡膏释放状态

· 钢网开口洁净度

· 印刷重复一致性

稳定的锡膏印刷，是后续贴装和回流焊稳定性的基础。

02 SPI锡膏检测：在贴片前发现潜在风险

锡膏印刷完成后，并不意味着可以直接进入贴片工序。

旭森智造通过SPI锡膏检测，对焊盘上的锡膏状态进行检查，包括锡膏高度、面积、体积以及位置偏移等关键数据。

SPI主要帮助识别：

· 锡膏不足

· 锡膏过量

· 印刷偏移

· 锡膏桥连

· 局部缺失

· 印刷形态异常

这一阶段发现问题的成本远低于回流焊之后再返修。

因此，SPI的真正作用并不只是“检测锡膏”，而是将质量风险控制在元器件贴装之前。

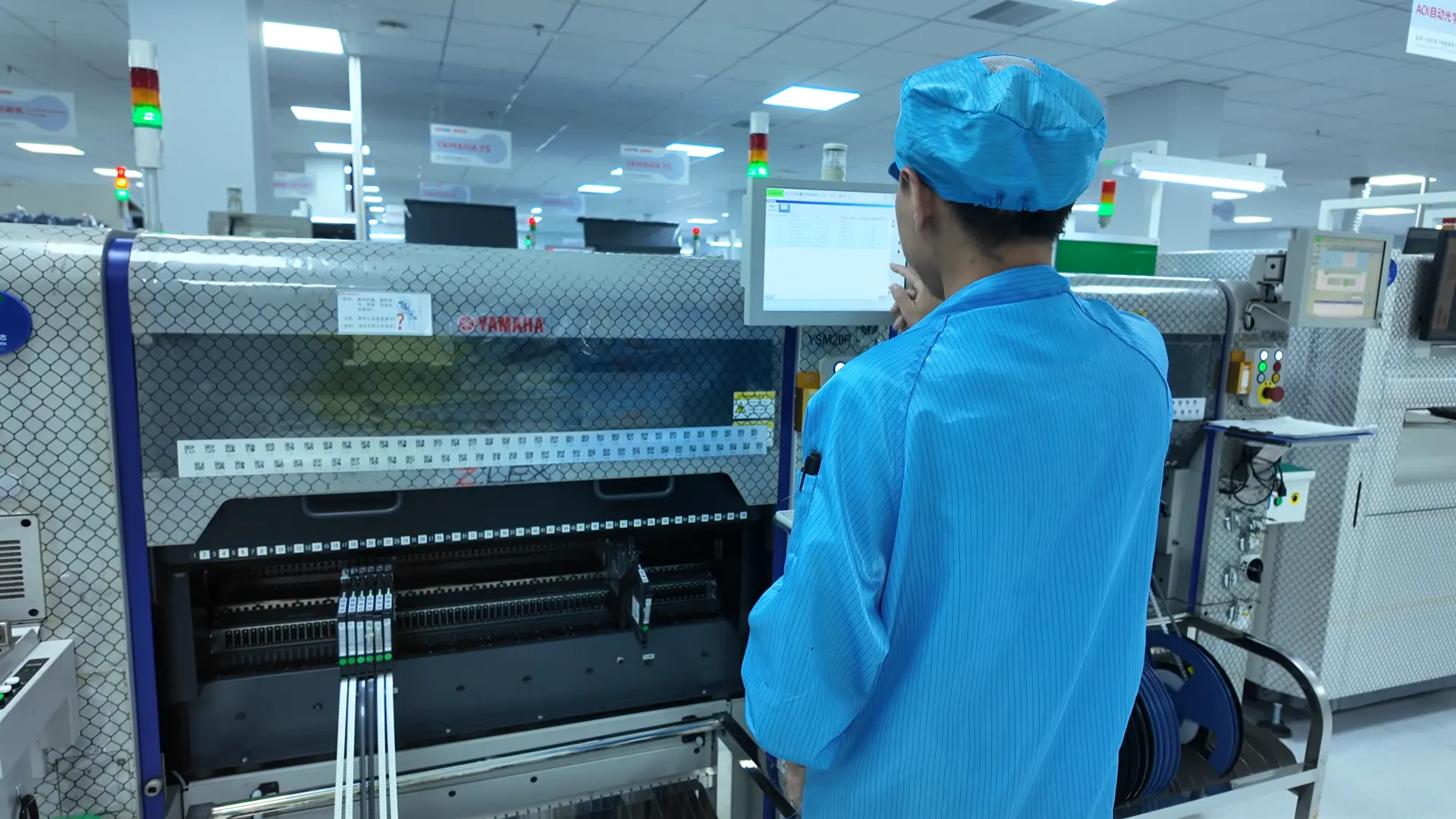

03 高速高精度贴片：不仅要快，更重要的是稳定

贴片机负责将电阻、电容、IC、QFN、QFP、BGA等不同封装的元器件准确放置到PCB指定位置。

对于高密度PCBA，真正的难点并不是单纯提高贴装速度，而是在高速运行状态下仍然保持稳定的贴装精度。

生产过程中需要持续关注：

· 元器件识别

· PCB基准点识别

· 吸嘴状态

· 元器件旋转角度

· X/Y坐标位置

· 极性方向

· Feeder供料状态

对于0201、01005、小间距IC以及BGA等精密器件，微小的位置偏差都可能在回流焊后放大为焊接缺陷。

所以，高质量SMT生产追求的不是单纯的“高速贴片”，而是速度、精度和重复稳定性的平衡。

04 炉前检查：不要把贴装问题带进回流焊

完成元器件贴装后，PCB即将进入回流焊。

在这个阶段，如果已经存在漏件、错件、偏移或极性错误，一旦经过回流焊形成焊点，后续返修难度和质量风险都会明显增加。

因此，在进入焊接阶段之前，需要重点确认：

· 元器件是否漏贴

· 极性方向是否正确

· 器件位置是否偏移

· 器件型号是否异常

· 贴装状态是否符合工艺要求

质量控制越靠前，生产过程中的返修成本越低。

05 回流焊：温度曲线决定焊点最终状态

回流焊是SMT制造中的关键工序。

PCB经过预热、恒温、回流和冷却等阶段，使锡膏完成熔化、润湿并形成可靠焊点。

对于不同PCB厚度、铜层结构、器件密度以及元器件封装，所需要的温度曲线并不完全相同。

因此，旭森智造在生产过程中会根据产品结构及工艺要求，对回流温度曲线进行控制和验证。

需要重点关注：

· 升温速率

· 恒温时间

· 峰值温度

· 液相线以上时间

· PCB不同区域温差

· 冷却速度

如果温度曲线控制不合理，可能产生虚焊、冷焊、锡珠、连锡、器件损伤等问题。

对于高密度、高可靠性PCBA，必要时还可结合氮气环境降低焊接过程中的氧化影响，提高焊点稳定性。

06 炉后AOI：检查真正形成后的焊接状态

PCB经过回流焊后，元器件已经形成最终焊接状态。

此时AOI会对板面进行自动光学检测，重点识别：

· 漏件

· 错件

· 偏移

· 极性错误

· 少锡

· 多锡

· 连锡

· 焊点形态异常

相比单纯依靠人工目检，AOI能够提高检测的一致性和效率，同时将检测结果形成数据记录，为后续质量分析提供基础。

但AOI也并不是万能的。

对于BGA、QFN等底部焊点不可直接观察的封装，仅依靠AOI无法完全判断内部焊接状态。

07 X-Ray：解决“看不见的焊点”问题

当PCBA采用BGA、QFN、LGA等底部焊接封装时，焊点隐藏在元器件下方。

这类位置无法通过普通AOI直接观察，因此需要根据产品风险和客户要求使用X-Ray进行进一步检查。

X-Ray主要可以帮助分析：

· BGA焊球状态

· 空洞

· 连锡

· 少锡

· 焊接异常

· 隐藏焊点结构

对于AI计算板、工业控制板、汽车电子以及其他高可靠性PCBA，隐藏焊点往往也是质量控制的重要区域。

08 MES追溯：让每一块PCBA都有生产记录

现代PCBA制造不仅需要设备自动化，还需要生产数据数字化。

旭森智造通过MES生产管理，对生产过程中的物料、工序、设备以及质量数据进行记录。

通过产品条码或生产批次，可以进一步追溯：

· 生产时间

· 工单信息

· BOM及物料批次

· SMT生产记录

· 检测结果

· 异常处理记录

· 测试数据

这样，当后续出现异常时，工程人员能够快速缩小问题范围，而不是依靠人工逐项排查。

质量追溯的意义，不只是“留下记录”，更重要的是利用数据持续优化生产过程。

09 完整SMT生产线真正解决什么问题？

一条完整的SMT生产线，并不是简单把印刷机、贴片机、回流焊和AOI连接起来。

真正成熟的SMT制造，需要形成完整的质量闭环：

锡膏印刷 → SPI检测 → 高精度贴装 → 炉前检查 → 回流焊 → AOI → X-Ray → ICT/FCT测试 → MES追溯

每一道检测都针对不同风险。

SPI控制锡膏质量，AOI检查贴装及焊接状态，X-Ray解决隐藏焊点问题，而ICT与FCT则进一步验证PCBA的电气性能和功能表现。

只有把设备、工艺、检测和数据连接起来，才能真正提高PCBA制造的一致性与可靠性。

旭森智造：从“生产完成”到“过程受控”

对于复杂PCBA而言，客户真正关心的并不是工厂拥有多少台设备，而是：

我的产品在生产过程中，关键风险是否真正被识别并控制？

旭森智造将质量控制贯穿于SMT生产全过程，从锡膏印刷、贴片、回流焊，到AOI、X-Ray、ICT、FCT及MES追溯，根据不同产品结构和应用要求制定对应的制造与检测方案。

面向AI计算、工业控制、汽车电子、IoT、通信等应用领域，我们更关注高密度组装、复杂器件焊接、电源区域稳定性以及长期可靠性。

因为对于PCBA制造来说：

能生产出来只是第一步，能够稳定、一致、可追溯地批量制造，才是真正的制造能力。

有PCB或PCBA项目？

从样板、小批量到批量生产，旭森智造可提供PCB制造、元器件采购、SMT、DIP、测试及整机组装服务。

提交Gerber、BOM及相关生产资料，即可开始项目评估。
