SMT快速打样与PCBA OEM/ODM一站式制造服务

在电子产品快速迭代的今天,从产品研发、PCB打样到PCBA组装及批量生产,项目周期越来越短,对制造质量、供应链响应和工程支持的要求也越来越高。
尤其对于工业控制、AI计算、物联网、汽车电子、医疗电子及智能硬件等产品而言,仅仅找到一家能够完成SMT贴片的供应商已经远远不够。
一个成熟的PCBA制造项目,往往涉及PCB制造、电子元器件采购、BOM管理、SMT贴片、DIP插件、焊接、测试、质量控制以及整机组装等多个环节。
旭森智造提供从PCB到PCBA,再到成品组装的一站式电子制造服务,帮助客户减少多供应商之间的协调成本,提高项目从样品验证到批量生产的整体效率。
1. 为什么越来越多项目选择一站式PCBA服务?
传统电子制造模式中,客户可能需要分别寻找PCB供应商、元器件供应商、SMT工厂、测试厂以及整机组装厂。
供应链环节越多,项目管理就越复杂。
任何一个环节出现物料延期、版本错误、工艺不匹配或测试标准不一致,都可能影响整个项目交付。
旭森智造将多个制造环节整合到统一的项目管理体系中,可提供:
· PCB制造
· BOM分析与物料管理
· 电子元器件采购
· SMT表面贴装
· DIP插件及后焊
· AOI自动光学检测
· X-Ray检测
· ICT / 飞针测试
· FCT功能测试
· 老化测试
· PCBA组装
· Box Build整机组装
· 包装及出货支持
从研发样板、小批量试产到批量制造,客户只需要对接一个制造团队,即可完成整个PCBA生产流程。
这种模式不仅能够减少沟通环节,也更有利于建立统一的质量标准和生产追溯体系。
2. OEM与ODM制造:从客户设计到产品落地
不同客户所处的产品阶段并不相同。
有些客户已经完成硬件设计、Gerber、BOM及生产资料,只需要可靠的制造供应商完成生产。
而另外一些客户可能仍处于产品开发阶段,需要更多工程和制造支持。
因此,旭森智造可根据项目实际需求提供OEM及ODM制造服务。
OEM制造服务
对于已经完成产品设计的项目,客户提供:
· Gerber文件
· BOM清单
· Pick & Place坐标文件
· PCB制造要求
· PCBA工艺要求
· 测试要求
· 产品组装资料
旭森智造根据客户资料完成PCB生产、元器件采购、SMT/DIP组装、检测、功能测试以及后续批量制造。
OEM模式更加适合设计已经成熟,并准备进入样品验证、小批量试产或量产阶段的项目。
ODM制造服务
对于仍处于产品开发阶段的项目,可根据实际需求提供包括:
产品需求分析 → 硬件设计 → PCB Layout → BOM选型 → PCB打样 → PCBA组装 → 工程验证 → 功能测试 → 整机组装 → 批量生产
在内的制造支持。
ODM的重点不仅是“把板子生产出来”,更重要的是在产品进入量产之前充分考虑可制造性、供应链以及后续测试问题。
3. PCBA制造真正重要的不只是SMT贴片
很多客户第一次寻找PCBA供应商时,首先关注的是SMT设备数量或者贴片速度。
但对于真正准备量产的电子产品而言,SMT只是整个制造流程中的一个环节。
影响PCBA最终可靠性的因素还包括:
元器件焊盘设计、钢网开口、锡膏印刷质量、贴片精度、回流焊温度曲线、BGA焊接状态、元器件极性、物料批次以及测试覆盖率等。
因此,旭森智造在PCBA制造过程中会将质量控制贯穿整个生产流程。
锡膏印刷与SPI
SMT生产首先从锡膏印刷开始。
如果锡膏量不足、偏移、连锡或者厚度异常,即使后续贴片位置完全正确,也可能产生焊接缺陷。
因此对于高密度PCB、细间距器件以及BGA等产品,需要重点控制锡膏印刷质量。

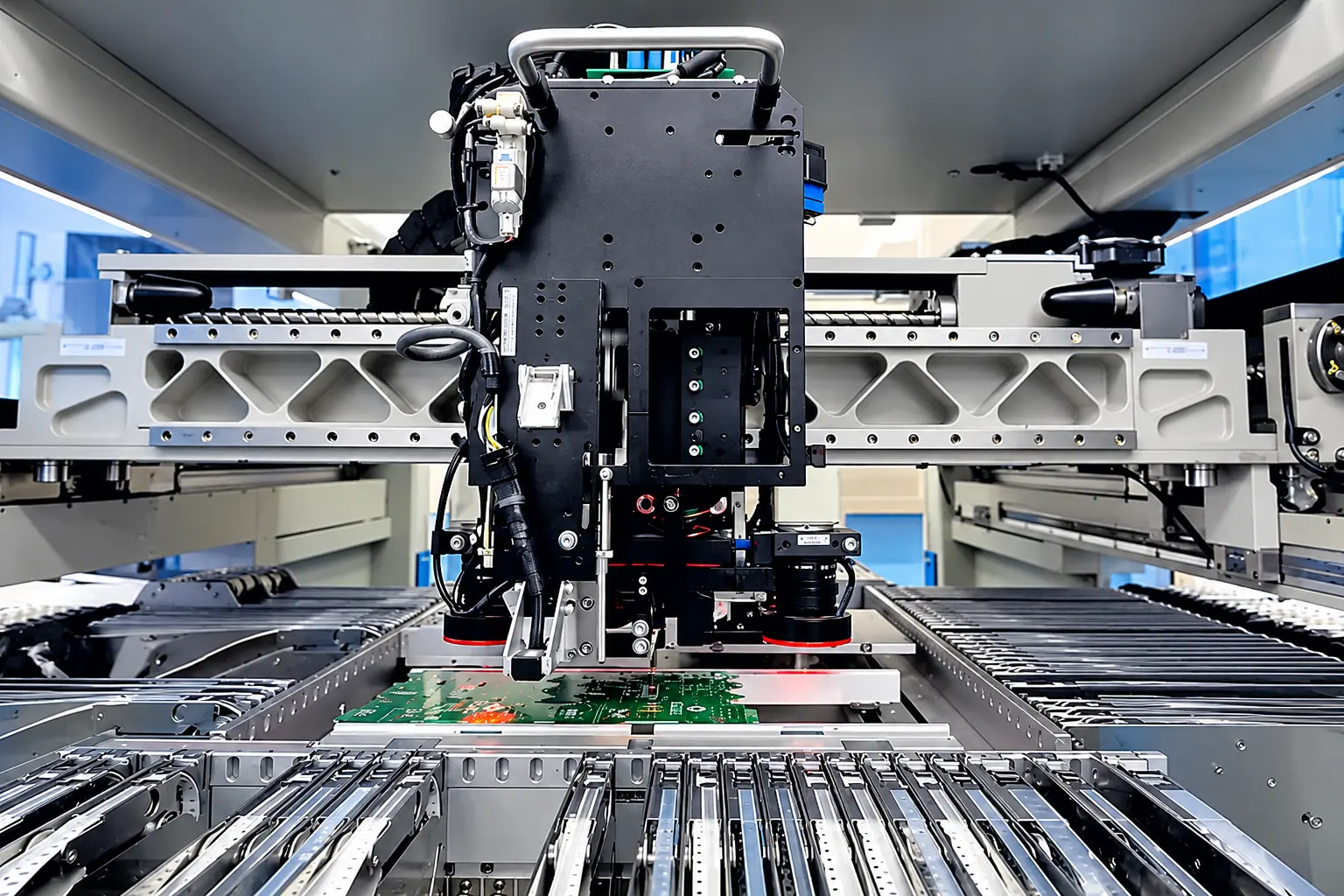

SMT高速贴装
根据BOM和坐标文件完成元器件自动贴装。
对于01005、0201、小间距IC、QFN、BGA等高密度元器件,需要重点控制贴装精度及PCB定位。
回流焊
PCBA进入回流焊炉后,通过设定合理的温区曲线,使锡膏完成预热、活化、回流和冷却。
不同PCB结构、器件密度以及板厚,对回流焊温度曲线的要求并不完全相同。
因此对于复杂PCBA,需要根据产品特点优化Profile,而不是简单使用同一套参数生产所有产品。
4. 首件检测:批量生产前的重要质量关口
对于PCBA项目来说,真正危险的问题并不是单块产品出现缺陷,而是同一个错误被复制到整个批次。
例如:
· 元器件型号错误
· 极性装反
· 贴装方向错误
· BOM版本错误
· 替代料不匹配
· 参数使用错误
· 焊接工艺异常
如果这些问题没有在正式生产前发现,一旦进入批量贴装,就可能造成整批返工甚至物料报废。
因此,在正式批量生产之前进行首件确认非常重要。
旭森智造通过首件检测对BOM、PCB、元器件型号、器件方向、位置及关键参数进行确认,确保实际生产状态与客户设计资料保持一致。
确认首件合格后,再进入后续批量生产。
5. AOI、X-Ray与功能测试解决不同问题
PCBA质量检测不能只依靠一种设备完成。
不同检测方式解决的问题并不相同。
AOI自动光学检测
AOI主要检查:
· 元器件缺件
· 偏移
· 错件
· 极性
· 连锡
· 少锡
· 焊接外观异常
特别适合SMT后的快速自动检测。
X-Ray检测
对于BGA、QFN等焊点位于元器件底部的封装,仅通过肉眼或AOI无法完整看到焊接状态。
X-Ray可以帮助检查:
· BGA焊球状态
· 空洞
· 连锡
· 开路
· 焊接偏移
对于高密度、高可靠性PCBA项目尤其重要。
ICT / 飞针测试
主要用于检查PCB电气网络、短路、开路及部分元器件参数。
飞针测试更适合样品及中小批量项目,因为不需要制作专用测试治具。
ICT则更加适合批量生产,通过测试治具提高测试效率。
FCT功能测试
FCT关注的是产品在真实工作状态下能不能正常运行。
例如:
· 电源轨是否稳定
· 输入输出信号是否正常
· 通信接口是否正常
· MCU是否正常启动
· 传感器功能是否正常
· 产品是否能够完成预定功能
对于工业控制、AI计算、IoT和汽车电子产品而言,“能够通电”并不代表产品真正合格。
真正重要的是它能否在实际工作条件下长期稳定运行。
6. 从样品到量产,需要解决的不只是生产问题
研发阶段的PCB可能只生产5块、10块或者几十块。
但进入量产阶段以后,项目关注重点会发生变化。
研发阶段更加关注:
“这个设计能不能工作?”
而量产阶段更加关注:
“这个设计能不能稳定地重复生产?”
因此,从原型进入量产之前,需要重新评估:
· PCB可制造性
· 元器件长期供应情况
· 替代料方案
· SMT生产效率
· 测试覆盖率
· 测试治具
· 工艺稳定性
· 生产一致性
· 批次追溯
这些问题往往比单纯提高SMT贴片速度更加重要。
7. 旭森智造PCBA核心制造能力
旭森智造围绕PCB、PCBA及电子产品制造,为不同阶段的电子项目提供制造支持。
主要服务包括:
PCB制造
BOM分析
电子元器件采购
SMT贴片
DIP插件
后焊
AOI检测
X-Ray检测
飞针测试
ICT测试
FCT功能测试
老化测试
PCBA组装
Box Build整机组装
OEM制造
ODM制造
可根据不同项目需求支持多种PCB及PCBA类型,包括:
· 单面PCB
· 双面PCB
· 多层PCB
· HDI PCB
· 软硬结合板
· 高频PCB
· 厚铜PCB
· 高Tg PCB
· 铝基板
· 柔性PCB
同时支持从工程样品、小批量试产到批量生产的不同订单阶段。
8. 适用行业
不同应用领域对于PCBA制造的要求并不完全相同。
旭森智造可为包括以下领域在内的电子产品提供制造支持:
AI与计算设备
重点关注高密度BGA、GPU/FPGA周边电路、高速信号、电源稳定性以及高负载条件下的产品可靠性。
工业控制
重点关注长期运行稳定性、工业环境适应能力、供电可靠性以及批次一致性。
IoT智能设备
涉及无线通信、传感器、电源管理、MCU以及小型化PCBA设计,对器件布局和测试要求较高。
汽车电子
更加关注焊接可靠性、器件一致性、过程控制和产品追溯。
医疗电子
对生产过程、质量管理以及产品一致性要求更高。
安防电子
涉及摄像头、通信模块、控制板、电源板等产品,需要兼顾长期运行和环境可靠性。
新能源电子
通常涉及电源管理、控制系统、功率器件以及较大电流应用,对焊接质量和热管理要求较高。
9. 如何开始一个PCBA项目?
如果项目已经完成设计,通常建议准备以下资料:
1. Gerber文件
2. BOM清单
3. Pick & Place坐标文件
4. PCB规格要求
5. PCBA工艺要求
6. 测试说明
7. 样品或装配说明(如有)
完整的生产资料能够帮助工程团队更准确地评估PCB制造、元器件采购、SMT组装和测试需求。
如果项目仍然处于产品开发阶段,也可以从现有原理图、PCB文件或产品需求开始进行工程沟通。
从原型验证到批量制造
PCBA制造并不是简单地把元器件焊接到PCB上。
一个真正稳定的电子产品,需要PCB制造、元器件供应、SMT工艺、焊接质量、检测、功能测试和生产追溯共同配合。
从第一块原型到正式量产,每一个阶段都需要解决不同的工程问题。
旭森智造致力于为客户提供从PCB、PCBA到整机组装的一站式电子制造服务,通过工程支持、制造过程控制及质量检测,帮助电子产品更稳定、更高效地从设计走向量产。
如果您正在寻找PCB、PCBA、OEM或ODM制造合作伙伴,可将Gerber、BOM及相关项目资料发送给旭森智造,我们将根据项目要求进行制造评估并提供对应的生产方案。
